Pokročilý tester prúdového transformátora s dotykovou obrazovkou

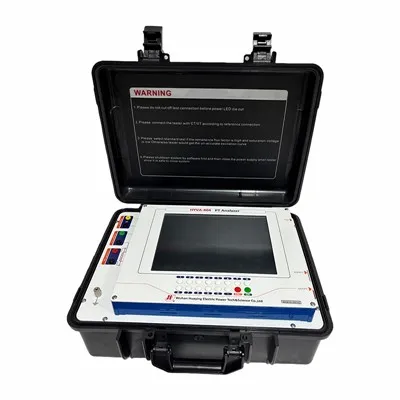

Pokročilý tester prúdového transformátora s dotykovou obrazovkou HYVA-403 je CT analyzátor.
Popis
Pokročilý tester prúdového transformátora s dotykovou obrazovkou HYVA-403 je CT analyzátor.
Vlastnosti
Skúšky prúdového transformátora:
1) Test excitačnej krivky a parametrov
2) Test pomeru otáčania
3) Test pomerovej a fázovej chyby
4) Kontrola značky polarity
5) Meranie odporu cievky
6) Meranie zaťaženia sekundárnej slučky
7) Test krivky chybovej čiary pre ochranu CT
8) Test prechodných parametrov CT
9) Odhad typového štítku CT
10) Meranie krivky saturačnej hysteréznej slučky
Aplikácie pre CT analyzátor:
1) Kontrola typového štítku CT
2) Kontrola parametrov CT v pracovnej záťaži
3) Analýza prechodných parametrov CT
4) CT pomer a kalibrácia fázovej chyby
Technická špecifikácia
1 Testovacie normy: IEC60044-1, IEC60044-6, GB1208, GB16847, C57.13
2 Napájanie: AC220V±10%,50Hz/60Hz±10%
3 Výstupný výkon: 0,1~180V (AC)
4 Prúdový výstup: 0,001~5A (RMS)
5 Výstupný výkon: 300VA
6 Meranie maximálneho kolenného napätia; 45 kv
7 Meranie prúdu:
Rozsah: 0~10A (automatická zmena rozsahu v 0,1/0,4/2/10A)
Chyba<±0.1%+0.01%FS
8 Meranie napätia:
Rozsah: 0~200 V (automatická zmena rozsahu na 1V/10V/70V/200V)
Chyba < ±0,1 %+0.01%FS
Meranie pomeru 9 otáčok:
Rozsah: 1~35000,
Chyba 1~2000<0.05%
Chyba 2000~5000<0.1%
Chyba 5000~35000<0.2%
10 Meranie fázy: chyba:±2min,rozlíšenie:0,01min
11 Meranie odporu cievky:
Rozsah: 0~80Ω (automatická zmena rozsahu v 2ohm/20ohm/80ohm)
Chyba< 0.2%+0.02%FS
Maximálne rozlíšenie: 0,1 mΩ
12 Meranie teploty: -50 ~ 100 stupňov Celzia, chyba<3 Celsius degree
13 Sekundárna záťaž:
Rozsah 0-160 ohmov (automatická zmena rozsahu v 2ohm/20ohm/80ohm/160ohm)
Chyba<0.2%RDG+0.02%FS
Maximálne rozlíšenie 0,001 ohm
14 Saved data groups：>1000 skupín
15 Pracovné podmienky: Teplota: -10 stupňov -50 stupňov, vlhko: menej ako alebo rovné 90 %
16 Veľkosť: 485 mm × 356 mm × 183 mm
17 Hmotnosť:<15Kg
